Przyczepa, która rano jest magazynem energii dla pola, a w wakacje znów rusza w drogę. To pierwszy odcinek serii o naszej Knaus Eifelland Holiday 465.
Ten artykuł jest wprowadzeniem do serii Przyczepa jako magazyn energii — poświęconej budowie i wykorzystaniu średniej wielkości przyczepy kempingowej w gospodarstwie jako mobilnego magazynu energii oraz centralnego punktu komunikacji i sterowania automatyką na polu. Z jednym ważnym założeniem: przyczepa ma pozostać w pełni mobilna i gotowa do drogi na wakacyjny wyjazd.
Jak trafiła do nas Knaus Eifelland Holiday 465
Rok po zakupie gospodarstwa, przez znajomych, kupiliśmy przyczepę Knaus Eifelland Holiday 465 z 2004 roku. Nie mieliśmy sprecyzowanych wymagań ani nie szukaliśmy konkretnego modelu. Ważne było dla nas, żeby w miarę szybko postawić przyczepę na podwórku i korzystać z niej jako przejściowego schronienia — w chłodne i deszczowe dni, a w ciepłe, słoneczne weekendy po prostu się w niej zatrzymywać.
Czasu było mało. Kończył się wrzesień 2016 roku, a my powoli zbliżaliśmy się do pierwszej rocznicy zakupu gospodarstwa, która przypadała na połowę grudnia. Przez cały rok nie udało nam się ruszyć z remontem — teren wokół domu porządkowaliśmy tylko fragmentarycznie, bo pojawialiśmy się na miejscu zwykle na jeden dzień: rano przyjeżdżaliśmy z Krakowa, a pod koniec dnia wracaliśmy. Mimo intensywnych poszukiwań nie udało nam się też znaleźć ekipy remontowej.
W drugiej połowie roku wiedzieliśmy już, że z początkiem kolejnego roku urodzi się nasza córka — a to dodatkowo czyniło całą logistykę bardziej wymagającą. Dlatego decyzja o zakupie przyczepy zapadła bardzo szybko: cena mieściła się w budżecie, obejrzeliśmy kilka zdjęć i znaliśmy sprzedającego.
W zamyśle zakładaliśmy, że z czasem przyczepa kempingowa będzie idealnym następcą tradycyjnego namiotu, a właściwie namiotu dachowego, z którym jeździliśmy na wakacje naszym Land Roverem Discovery 2. To, na co wtedy nie zwróciliśmy uwagi, a co okazało się istotne przy wakacyjnych wyjazdach, to niskie DMC — zaledwie 1200 kg. Daje ono dużą elastyczność w doborze holownika i nie wymaga prawa jazdy kategorii B+E ani kodu 96.
Pierwsza podróż z przyczepą
Przyczepa z Helu została przewieziona do Krakowa i zaparkowana na terenie firmy karawaningowej Elkamp. Następnego dnia pojechaliśmy na oględziny i sfinalizowanie transakcji — i tu spotkała nas niespodzianka. Po zakupie musieliśmy od razu zabrać przyczepę z parkingu i niezwłocznie przetransportować ją na miejsce.
Nie byliśmy na to przygotowani, a trzymanie jej w ścisłym centrum Krakowa raczej nie wchodziło w grę. Poza tym był już październik i mieliśmy za sobą pierwsze przymrozki. Zwłoka w przewiezieniu przyczepy i wjechaniu na górę, na której leży gospodarstwo — wąskimi i krętymi drogami dojazdowymi — nie była miłą perspektywą.
Po przeczekaniu nocy na przypadkowym parkingu, następnego dnia wyruszyłem z przyczepą do Wilczysk. Wcześniej nie miałem doświadczenia w jeździe ze średniej wielkości przyczepą z hamulcem najazdowym. Holownik (Land Rover Discovery 2) był wprawdzie odpowiedni, ale cały zestaw przekraczał dopuszczalne dla kategorii B 3,5 tony, a ja nie miałem wówczas potrzebnego urządzenia viaTOLL.
Szczęśliwie udało się dojechać — i było w tym sporo szczęścia. W drodze wyprzedził mnie patrol Inspekcji Transportu Drogowego na sygnale i zaparkował kilkaset metrów dalej, na poboczu. Myślałem, że to specjalnie po mnie, ale najwyraźniej mieli inne sprawy.
Tę część historii — pierwsze noce w Wilczyskach i to, czym wtedy stała się dla nas przyczepa — opisaliśmy szerzej tutaj:

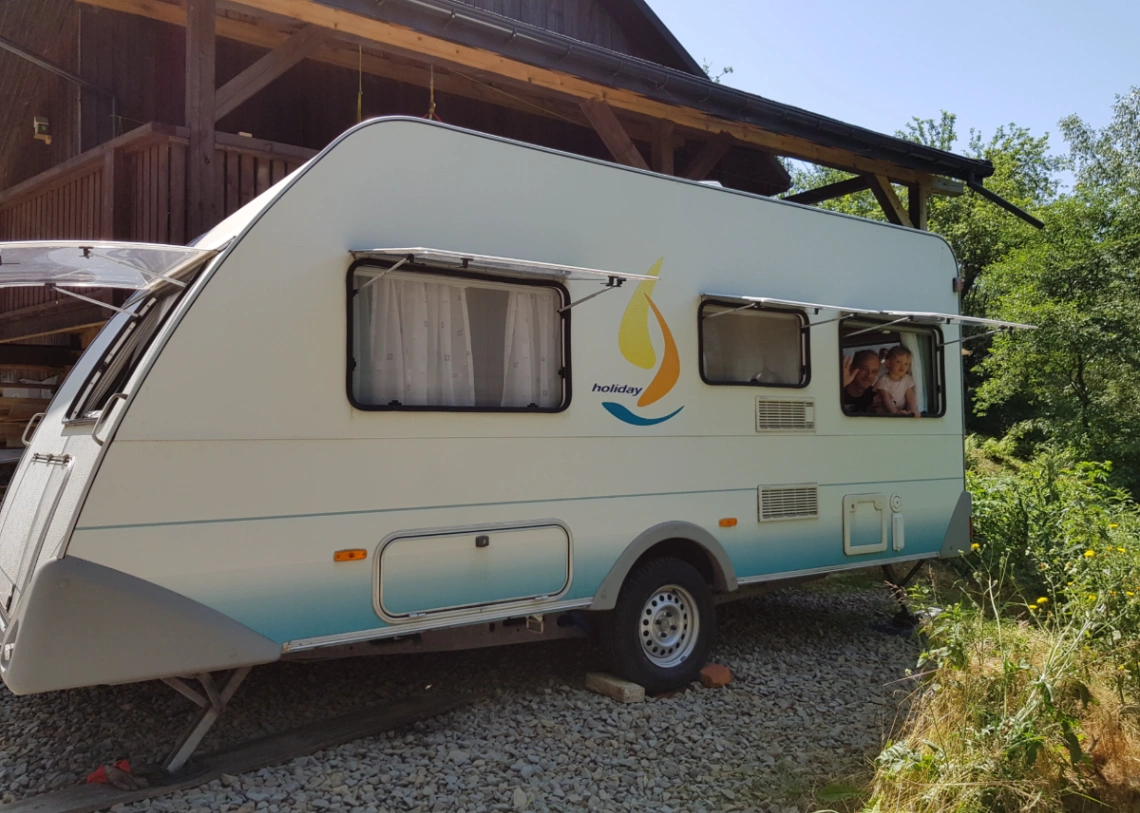

Pierwsze noce w Wilczyskach
Jak radziliśmy sobie, gdy trzeba było zostać w nowym domu, a on jeszcze nie nadawał się do zamieszkania? O pierwszych nocach w Wilczyskach.
Czytaj dalej

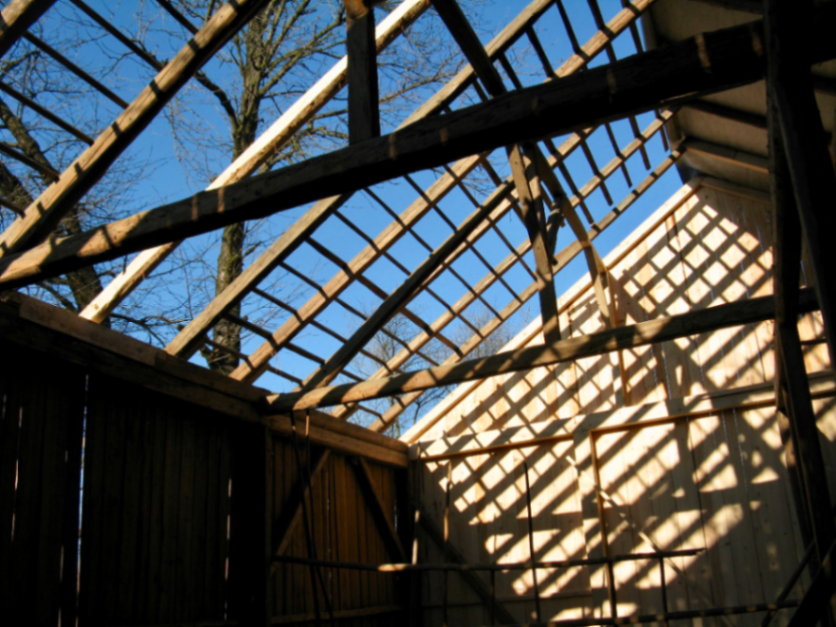

Od czegoś trzeba zacząć, czyli remont czas start...
Jesienny remont stodoły — chłodny, mokry początek zmian, które dopiero miały nadejść.
Czytaj dalejDrugie życie przyczepy: mobilny magazyn energii
Wróćmy jednak do głównego tematu — wykorzystania przyczepy kempingowej jako mobilnego magazynu energii poza sezonem wakacyjnym. Dziś przyczepa stoi na polu i to właśnie wokół niej chcemy zbudować lokalny punkt zasilania oraz sterowania automatyką.
Co już mamy na pokładzie

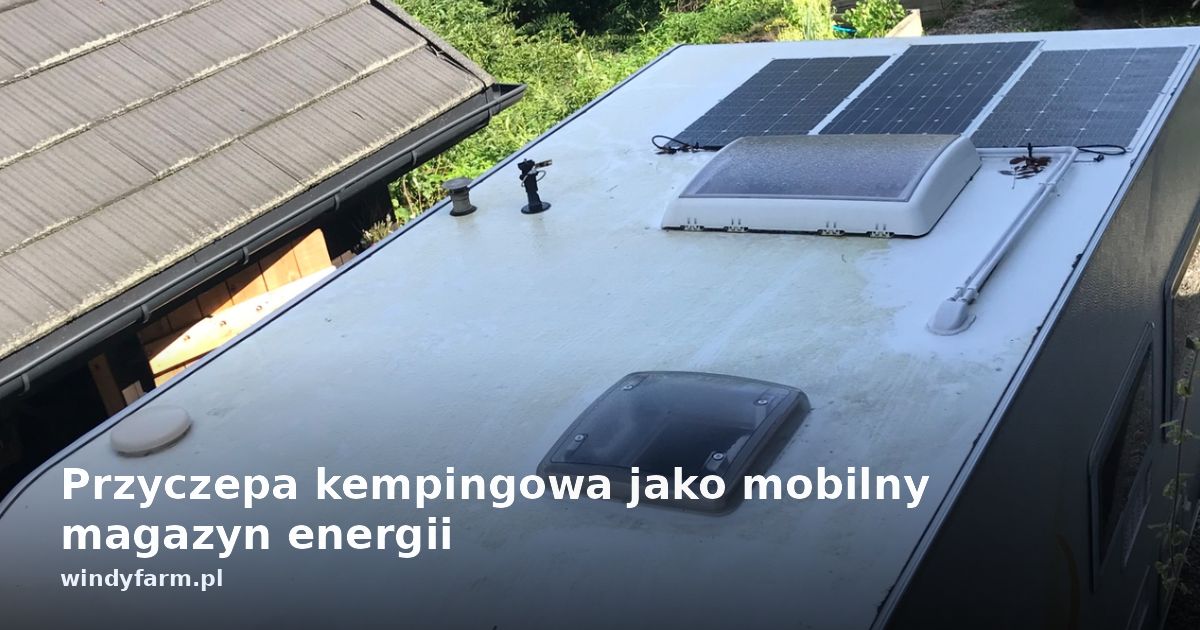

Na dachu przyczepy mamy przyklejone dwa stringi elastycznych paneli monokrystalicznych o mocy 100 W każdy, napięciu pracy ok. 18 V i prądzie zwarciowym ok. 6 A, połączone równolegle. Do tej konfiguracji była dobrana ładowarka solarna Victron SmartSolar 100/20 — i tu od razu ważne sprostowanie merytoryczne: SmartSolar to regulator MPPT, a nie PWM. Został on jednak zdemontowany i pracuje obecnie w innej instalacji.
Dysponuję też czterema akumulatorami AGM 12 V 100 Ah. Pozwala to zestawić bank w trzech konfiguracjach:
- 12 V / 400 Ah (4 sztuki równolegle),
- 24 V / 200 Ah (2 szeregowo × 2 równolegle, czyli 2S2P),
- 48 V / 100 Ah (4 szeregowo, czyli 4S).
We wszystkich przypadkach pojemność energetyczna banku jest taka sama: 4 × 12 V × 100 Ah ≈ 4,8 kWh nominalnie. Dla akumulatorów AGM rozsądnie zakładać rozładowanie do ok. 50%, więc realnie do dyspozycji mamy ok. 2,4 kWh.
Z demontażu został mi też stary chiński inwerter hybrydowy z wbudowanym regulatorem PWM, pracujący z napięciem 24 V. Mógłbym z niego szybko złożyć układ dający około 2400 W mocy ciągłej na 230 V AC. Mam również przetwornicę step-down 24 V → 12 V (5 A, Victron), która pozwoliłaby zasilić pompkę obiegową wody w przyczepie i obsłużyć fabryczną instalację oświetleniową.
Ten inwerter hybrydowy traktuję jednak wyłącznie jako rozwiązanie tymczasowe — do czasu wyboru systemu docelowego. Alternatywą jest przejście na sprawdzony system 12 V (mam do niego przetwornicę 1800 W mocy ciągłej i 2400 W szczytowej) albo pełne przejście na 48 V, ale przy znacznie wyższych kosztach.
Panele i regulator PWM — analiza napięć (limit 80 V)
Najważniejszy parametr chińskiego inwertera hybrydowego to ograniczenie wejścia solarnego:
Maks. napięcie solarne: 80 V DC — wejście pracujące w trybie PWM.
W praktyce oznacza to, że napięcie jałowe paneli połączonych w szereg (Voc) nie może przekroczyć 80 V. To narzuca dopuszczalną liczbę paneli w jednym stringu.
Parametry pojedynczego panelu
- Moc: 100 W
- Napięcie pracy (Vmp): ~18 V
- Napięcie jałowe (Voc): ~21–22 V
- Prąd zwarcia (Isc): ~6 A
Konfiguracja 3S2P (3 panele w szeregu, drugi taki string równolegle)
Jeden string złożony z 3 paneli w szeregu daje:
- Vmp ≈ 18 V × 3 = 54 V
- Voc ≈ 21–22 V × 3 = 63–66 V (w warunkach STC, 25°C)
Zimą napięcie jałowe rośnie — dla krzemu współczynnik temperaturowy Voc to ok. −0,3%/°C. Przy mrozie rzędu −15°C (czyli ok. 40°C poniżej STC) daje to wzrost o ~12%:
Voc(zima) ≈ 66 V × 1,12 ≈ 72–74 V
Wniosek: 72–74 V < 80 V, więc mieścimy się w limicie i elektrycznie nie powinno to uszkodzić inwertera — ale jesteśmy „na granicy”, bez dużego zapasu na ekstremalny mróz.
Dlaczego PWM nie wykorzysta tych 54 V
Regulator PWM działa jak przełącznik: ściąga napięcie paneli do poziomu napięcia akumulatora (przy banku 24 V to ok. 27–29 V w czasie ładowania). Stratę można oszacować prosto:
Sprawność PWM ≈ Vbat / Vmp = 28,8 V / 54 V ≈ 53%
Innymi słowy, z nominalnych 600 W (6 paneli × 100 W) do banku w trybie PWM trafi realnie tylko ok. 320 W — reszta potencjału „wysokiego” napięcia szeregu po prostu się marnuje. Prąd ładowania w tej konfiguracji to ok. 2 × 6 A = ~12 A, co dla regulatora z zapasem 50 A jest całkowicie bezpieczne.
Podsumowując: układ 3S2P (600 W) zadziała, mieści się w 80 V i nie powinien uszkodzić inwertera — ale jest „na granicy napięcia” zimą i nie wykorzystuje pełni możliwości paneli.
Lepsza konfiguracja dla PWM 24 V: 2S3P
Dla regulatora PWM przy banku 24 V zwykle lepiej sprawdza się układ 2S3P (2 panele w szeregu, trzy takie stringi równolegle):
- Vmp ≈ 18 V × 2 = 36 V
- Voc ≈ ~42–44 V (STC), zimą ~49 V — z dużym zapasem do 80 V
- Sprawność PWM ≈ 28,8 V / 36 V ≈ 80%
Przy tej samej mocy 600 W do banku trafia realnie ~480 W zamiast ~320 W, a prąd rośnie do ok. 3 × 6 A = 18 A. To wciąż bezpieczne, a napięciowo dużo spokojniejsze. Wniosek prosty: jeśli PWM, to raczej 2S3P niż 3S2P.
12 V, 24 V czy 48 V? — porównanie scenariuszy
Wybór napięcia banku to nie tylko kwestia inwertera. To decyzja, która rzutuje na grubość kabli, masę, mobilność, a nawet na to, czy będziemy mogli zasilić mover. Rozłóżmy to na czynniki pierwsze.
Prąd i grubość kabli — sedno sprawy
Moc to iloczyn napięcia i prądu (P = U × I). Dla tej samej mocy im wyższe napięcie, tym mniejszy prąd — a to prąd decyduje o grubości przewodów i wielkości zabezpieczeń. Weźmy obciążenie 2000 W na wyjściu inwertera:
Przykład spadku napięcia: dla 2000 W przy 12 V (167 A) na trasie 2 m (czyli 4 m „w obie strony”) utrzymanie spadku poniżej 3% wymaga przekroju ok. 35 mm². Ta sama moc przy 24 V to już tylko ~8–10 mm², a przy 48 V ~2,5–4 mm². Różnica w cenie miedzi i wygodzie montażu jest ogromna.
Czas ładowania — energia ta sama, prąd różny
Pojemność energetyczna banku jest identyczna w każdym wariancie (~4,8 kWh), więc samego czasu ładowania napięcie nie zmienia — liczy się dostępna moc z paneli. Zmienia się natomiast prąd ładowania dla tej samej mocy. Przyjmijmy realne ~400 W z paneli (po stratach):
- 12 V → 400 W / 14,4 V ≈ 28 A
- 24 V → 400 W / 28,8 V ≈ 14 A
- 48 V → 400 W / 57,6 V ≈ 7 A
Odtworzenie ~2,4 kWh użytecznej energii przy 400 W zajmie ok. 6 godzin dobrego słońca — niezależnie od napięcia. Warto pamiętać, że system 12 V z natury ogranicza moc, jaką wygodnie pobierzemy z banku (wysokie prądy), więc realnie do dyspozycji jest mniejsza moc ciągła z inwertera niż w 24/48 V.
Masa i mobilność — to wciąż przyczepa, nie dom
Każdy akumulator AGM 100 Ah waży ok. 30 kg, więc cały bank to ok. 120 kg dodatkowej masy. Na wakacyjny wyjazd chcemy ją ograniczyć — i tu napięcie banku ma realne znaczenie:
- 12 V: minimalny moduł roboczy to 1 akumulator. Na wyjazd można zostawić w przyczepie jeden, a pozostałe trzy przewieźć w bagażniku holownika.
- 24 V: minimalny moduł to 2 akumulatory w szeregu. Do holownika przełożymy najwyżej jedną parę (2 sztuki).
- 48 V: bank to 4 akumulatory w szeregu — nie wyjmiemy żadnego bez utraty napięcia. Co więcej, dla zasilania movera i tak trzeba dołożyć osobny akumulator 12 V.
Mover i instalacja 12 V
Gdybyśmy zdecydowali się na montaż movera, system 12 V byłby naturalnie lepszy — to urządzenie 12 V, więc moglibyśmy zasilić je wprost z banku. Przy 24 V lub 48 V trzeba dołożyć osobny akumulator 12 V i przetwornicę step-down. Wyższe napięcie banku oznacza też zwykle większą masę „nieruchomą”, trudniejszą do rozłożenia przy wyjeździe.
Skrót decyzyjny
48 V jest najbardziej eleganckie elektrycznie (najcieńsze kable, najmniejsze prądy), ale najmniej mobilne i najdroższe. 12 V jest najmniej „eleganckie” (grube kable, ograniczona moc), za to najprostsze w obsłudze movera i najłatwiejsze do rozłożenia masy na wyjazd. 24 V to rozsądny kompromis — i akurat na 24 V pracuje mój inwerter hybrydowy, którym mogę ruszyć od zaraz.
Dlaczego nadal AGM, a nie LiFePO4?
Nasuwa się pytanie: czemu nie wymienić przestarzałych AGM na nowsze LiFePO4, które dają znacznie szerszy zakres bezpiecznie pobieranej mocy i głębsze rozładowanie?
Główny powód jest praktyczny: system ma działać przez cały rok, a przyczepa stoi na polu i nie jest ogrzewana. Akumulatory AGM znoszą ładowanie i pracę w niskich, ujemnych temperaturach. Ogniw LiFePO4 nie wolno natomiast ładować poniżej 0°C bez układu grzania — a to w nieogrzewanej przyczepie zimą oznaczałoby dodatkową komplikację i pobór energii. Dlatego na tym etapie zostajemy przy AGM.
Co dalej w serii
To dopiero wprowadzenie. W kolejnych odcinkach rozwiniemy m.in.: dobór docelowego napięcia banku, montaż i okablowanie, integrację komunikacji oraz sterowania automatyką na polu, a także sposób, w jaki przyczepa będzie „przełączać się” między rolą magazynu energii a w pełni mobilnym kamperem na wakacje.
Jeśli interesuje Cię, jak podobne decyzje podejmowaliśmy przy stacjonarnej instalacji off-grid w gospodarstwie, zajrzyj tutaj:

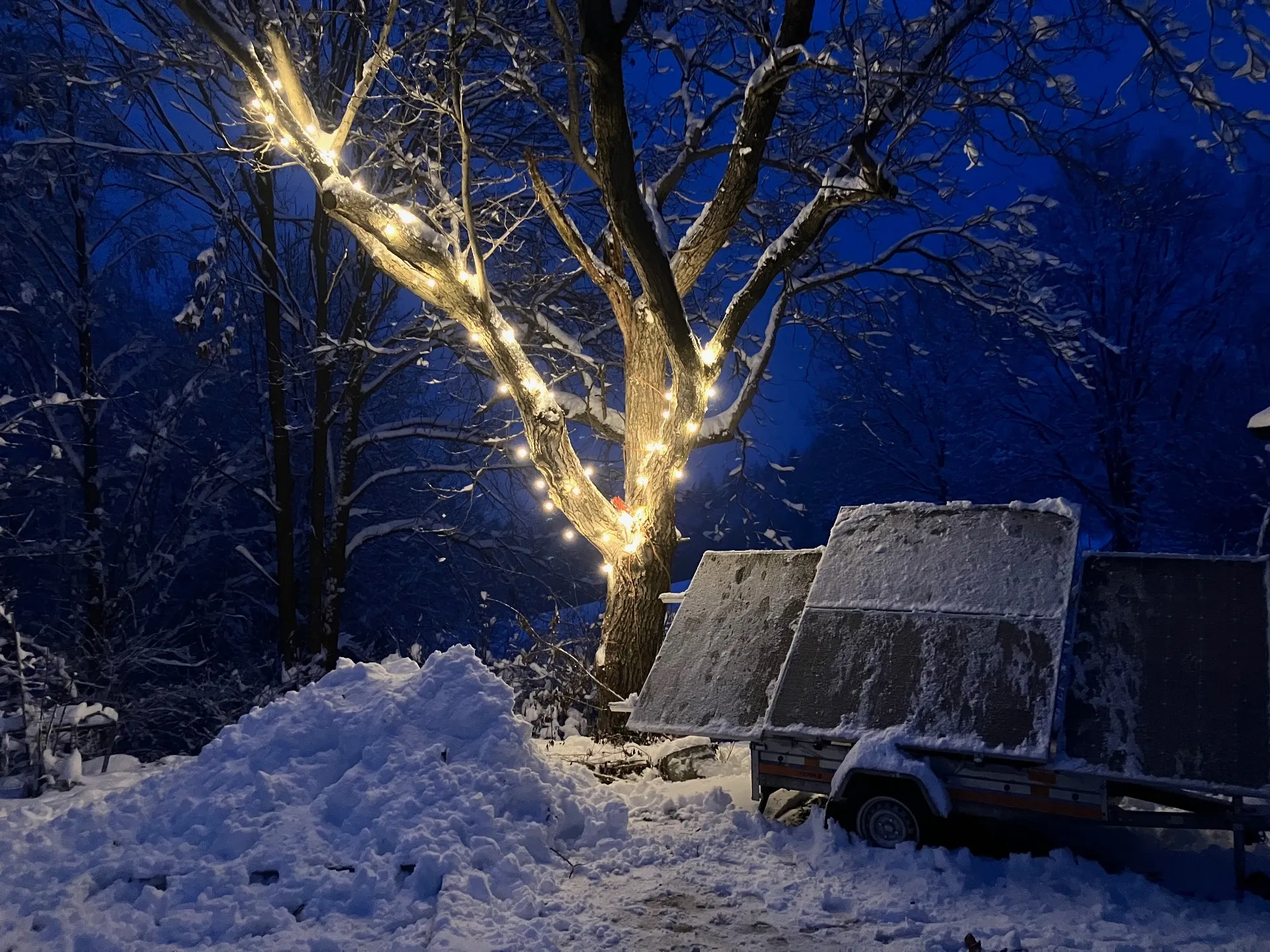

Od czterech paneli i PWM do pełnego systemu magazynowania energii
Jak zbudowaliśmy offgridową instalację solarną — od 4 paneli i regulatora PWM po system magazynowania energii 48V z MPPT i planami rozbudowy.
Czytaj dalej
