Historia offgridowej instalacji solarnej — od 4 paneli i regulatora PWM po pełny system magazynowania energii 48V z MPPT i planami rozbudowy o mikroinwertery.
Jak to się zaczęło — grudzień 2020

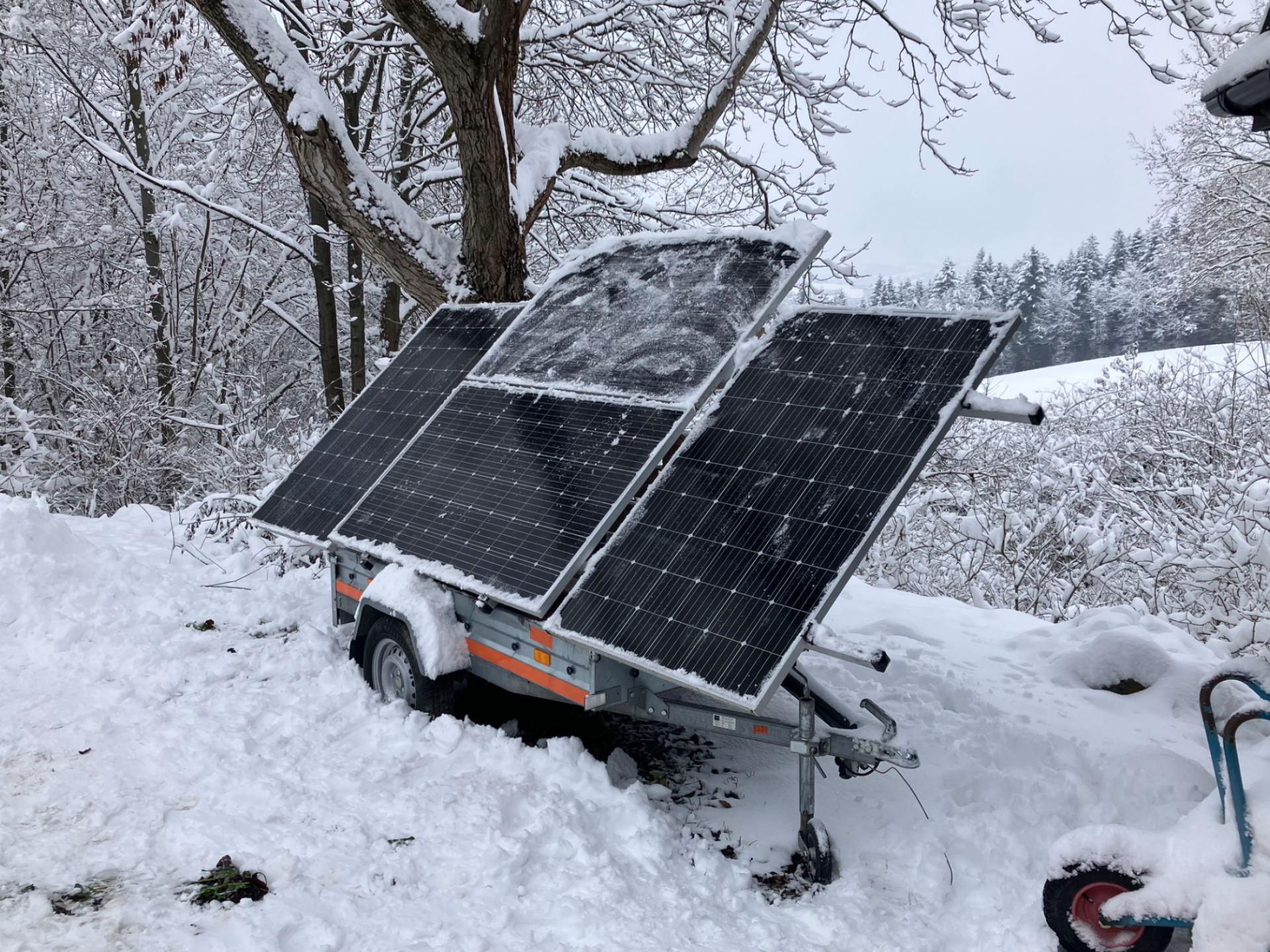

Wszystko zaczęło się od prostego celu: uniezależnić się energetycznie od sieci w lokalizacji, gdzie przyłącze albo nie istnieje, albo jest nieopłacalne. Na koniec 2020 roku postawiliśmy cztery panele monokrystaliczne po 300W każdy — łącznie 1200Wp zainstalowanej mocy szczytowej.

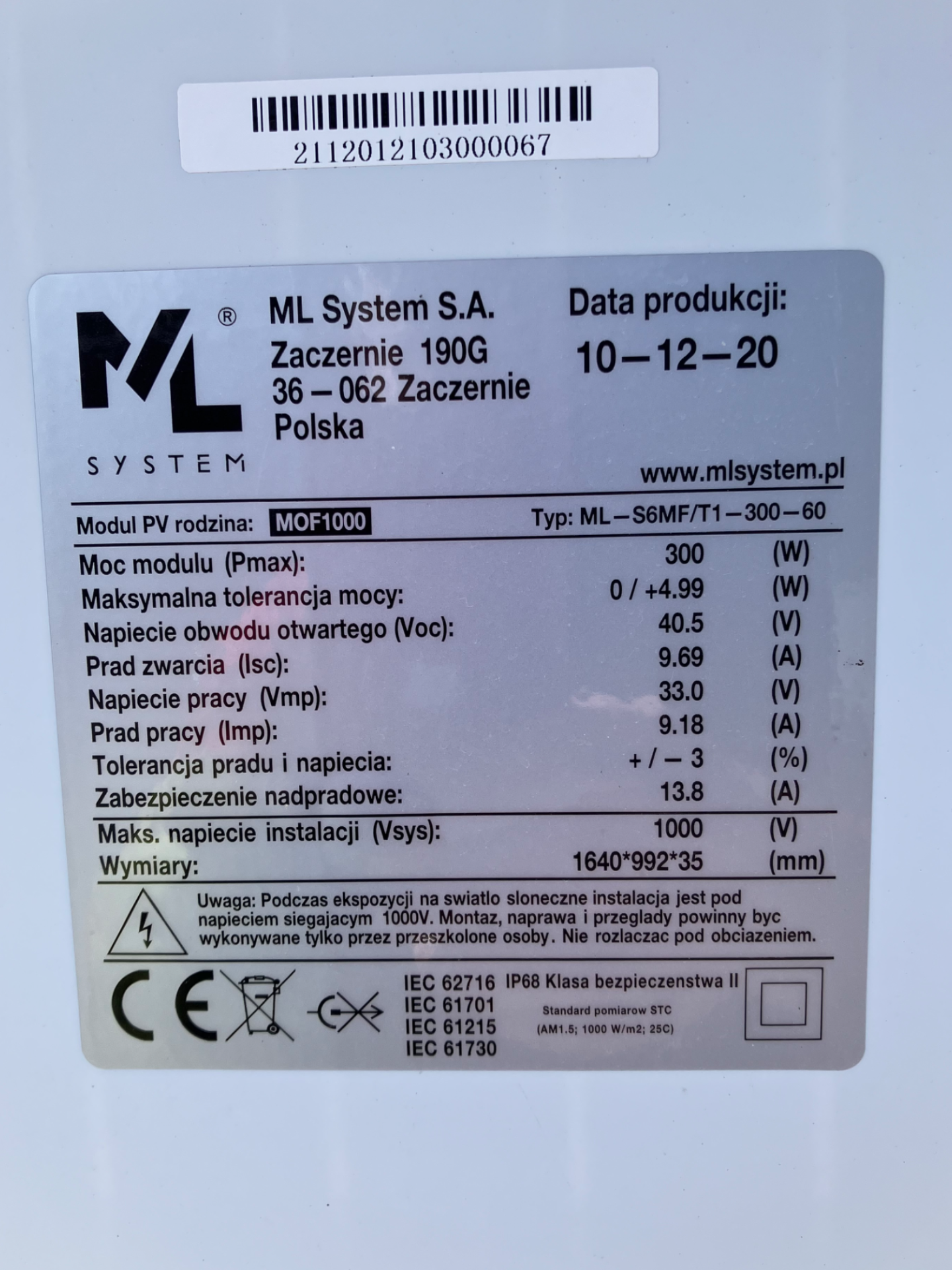

Parametry pojedynczego panela:
- Moc: 300W
- Napięcie obwodu otwartego (Voc): 40,5V
- Prąd pracy (Imp): 9,18A
- Napięcie pracy (Vmp): 33V
- Wymiary: 164×99 cm
Panele zostały połączone w konfigurację 2S2P (dwie pary szeregowe połączone równolegle), co daje napięcie robocze ~66V i prąd ~18,4A.
Pierwotna konfiguracja — regulator PWM i akumulatory kwasowe
Pierwszy system był prosty i tani. Sercem instalacji był chiński regulator ładowania typu PWM (Pulse Width Modulation) sparowany z akumulatorami AGM (kwasowo-ołowiowymi).
Regulator PWM działa jak przełącznik — obcina napięcie z paneli do poziomu napięcia baterii. Przy panelach o Vmp = 66V i baterii 48V oznacza to stratę:
Strata PWM = 1 − (48V / 66V) ≈ 27%
Z 1200Wp instalacji faktycznie do baterii docierało ~880W w szczycie. Reszta zamieniała się w ciepło na regulatorze. Było to świadome kompromisowe rozwiązanie — PWM był 3-4× tańszy od regulatora MPPT, a system działał i spełniał swoją funkcję.
Infrastruktura kablowa — inwestycja na lata
Już na etapie budowy wykonaliśmy profesjonalną trasę kablową od paneli do budynku:
- Kabel: 2×6mm² miedziany, prowadzony pod ziemią
- Ochrona mechaniczna: rura karbowana (typ Arot) na całej długości trasy
- Studzienki rewizyjne: rozmieszczone w kluczowych punktach trasy
Dzięki rurociągowi i studzienkom kabel można w każdej chwili wymienić na inny (grubszy lub dodatkowy) bez ponownego kopania rowu. To okazało się jedna z lepszych decyzji projektowych — w przyszłości planujemy przeciągnąć dodatkowy kabel AC tą samą trasą (niekoniecznie w tej samej rurze).
Przy obecnym obciążeniu (~18A DC) na istniejącej długości trasy nie obserwujemy istotnego spadku napięcia.
Upgrade #1 — z PWM na MPPT
Pierwszym poważnym ulepszeniem była wymiana regulatora PWM na regulator z algorytmem MPPT (Maximum Power Point Tracking). Różnica jest fundamentalna:
Nowy regulator MPPT (100V Voc max, 20A ładowania) pracuje w konfiguracji 2S2P:
- Napięcie wejściowe: 81V (Voc) / 66V (Vmp) — w optymalnym zakresie
- Prąd ładowania: do 20A przy napięciu absorpcji ~57,6V = ~1150W
- Sprawność konwersji: 96-98%
Efekt: z tych samych 4 paneli uzyskujemy o 150-200W więcej w szczycie słonecznym. Przy 5h pełnego nasłonecznienia to ~750-1000 Wh dziennie więcej — za darmo.
Upgrade #2 — z AGM na LiFePO4
Akumulatory kwasowe AGM mają swoje zalety (prostota, niski koszt wejścia), ale po kilku latach intensywnej eksploatacji w cyklu dziennym ich pojemność spada dramatycznie. Wymieniliśmy je na baterię litowo-żelazowo-fosforanową (LiFePO4) 48V z własnym systemem zarządzania BMS.
Kluczowe różnice:
BMS komunikuje się bezpośrednio z regulatorem MPPT — gdy bateria jest pełna, regulator automatycznie redukuje moc ładowania (curtailment). Nie trzeba niczego konfigurować ręcznie.
Upgrade #3 — pełny system magazynowania energii (ESS)

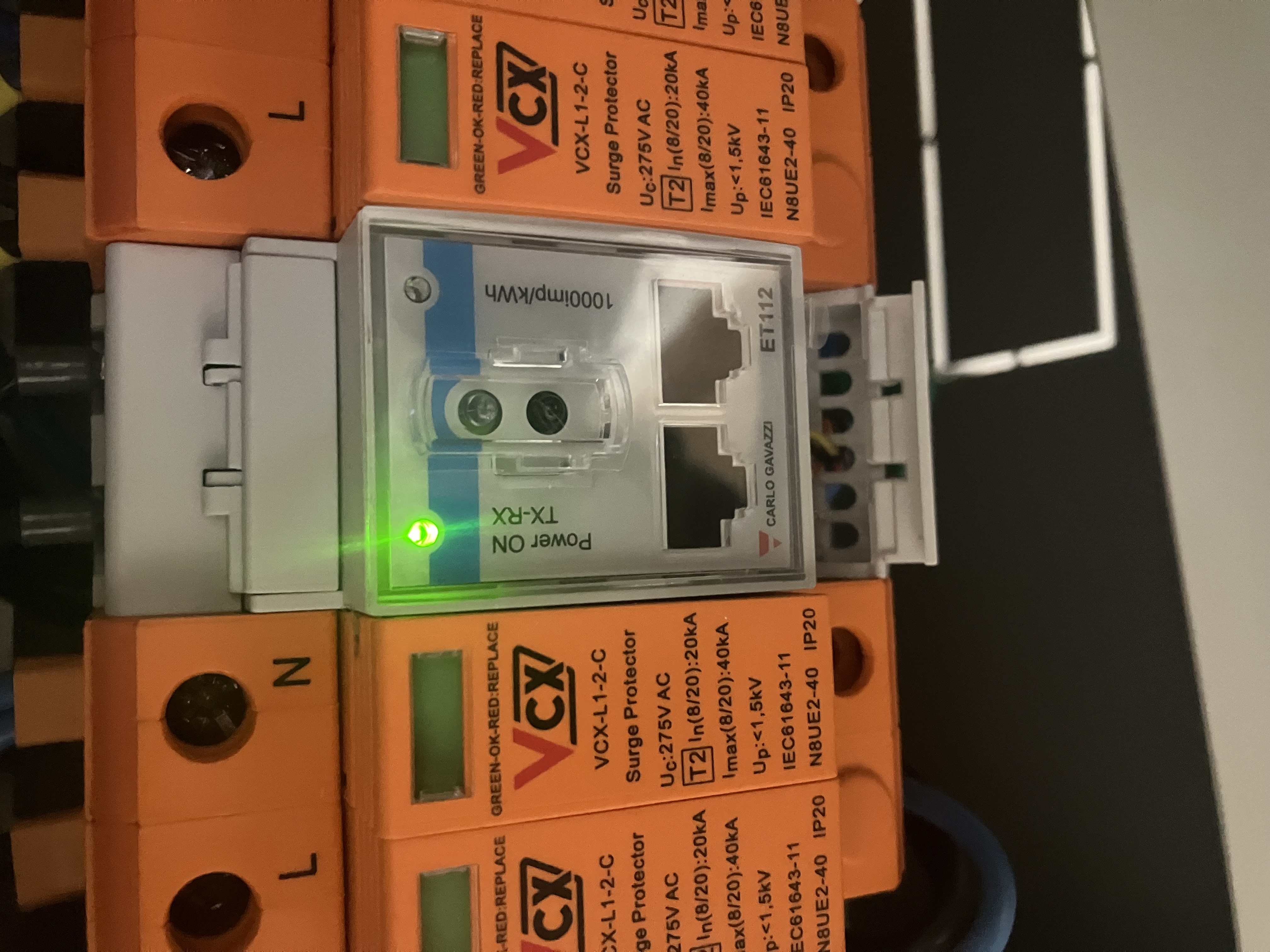

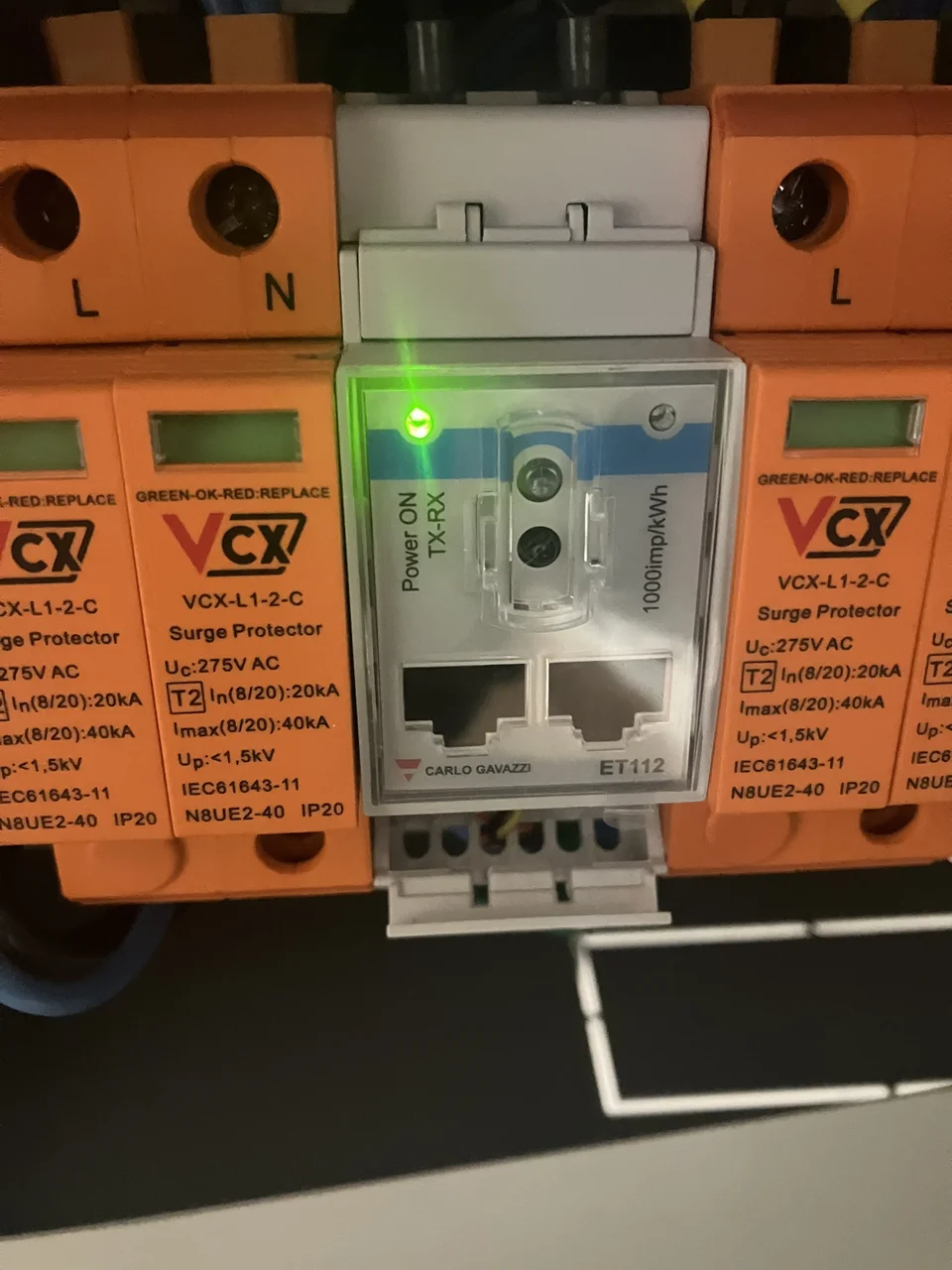

Najpoważniejsza zmiana: dodanie inwertera/ładowarki 3kVA z wbudowanym przekaźnikiem transferowym oraz centralnego monitora systemu z komunikacją sieciową.
Co to daje:
- Automatyczny przełącznik sieć/bateria — w przypadku zaniku sieci (blackout) przełączenie na baterię w <20ms
- AC-OUT — wydzielona sieć AC zasilana z baterii, niezależna od dostawcy energii
- Monitoring w czasie rzeczywistym — produkcja PV, stan baterii, obciążenie, historia
- Inteligentne zarządzanie — priorytet: nadwyżka PV → bateria → sieć (jeśli podłączona)
- Prąd ładowania z sieci: 35A (jako backup, gdy PV nie wystarcza)
System DC-coupled (regulator MPPT) ładuje baterię bezpośrednio — energia z paneli trafia na szynę DC baterii bez podwójnej konwersji DC→AC→DC. Sprawność tej ścieżki to 96-98%.
Obecny bilans — co mamy po 5,5 roku
System działa w pełni autonomicznie. W miesiącach letnich (maj-sierpień) bateria ładuje się do pełna przed południem, a nadwyżka jest kierowana na grzanie wody użytkowej (grzałka CWU sterowana automatyką nadwyżki PV).
Ile to kosztowało — budżet 5,5 roku
Jedno z najczęściej zadawanych pytań. Poniżej orientacyjny koszt każdego etapu w cenach z momentu zakupu (rynek polski):
Łączny koszt systemu: ~21 600 PLN (rozłożony na 5,5 roku)
Kilka uwag do kosztorysu:
- Ceny paneli PV spadły od 2020 o ~40% — dziś te same 4 panele kosztowałyby ~1 100 PLN
- Bateria LiFePO4 48V 100Ah w 2023-2024 kosztowała ~6 000 PLN; w 2025 dostępne są modele za ~4 500 PLN
- Akumulatory AGM (2 000 PLN) wymagałyby wymiany po 2-3 latach — więc LiFePO4 to de facto oszczędność w skali 10 lat
- Kopanie rowu to jednorazowy koszt — istniejąca trasa służy do rozbudowy bez dodatkowych wydatków
- Przy dzisiejszych cenach energii (~1 PLN/kWh) system produkuje ~1 500-2 000 kWh/rok = oszczędność 1 500-2 000 PLN rocznie
Zwrot inwestycji (bez uwzględnienia kosztów przyłącza, którego uniknęliśmy): ~11-14 lat przy samej oszczędności na rachunkach. Ale jeśli dodamy koszt samego przyłącza energetycznego w tej lokalizacji (wycena: ~25 000-35 000 PLN), system off-grid już teraz jest tańszy niż alternatywa sieciowa.
Plany rozbudowy — scenariusze na przyszłość
Scenariusz 1: Dodanie AC-coupled PV (mikroinwertery)
Główny kierunek rozwoju. Obok istniejącego DC-coupled PV (regulator MPPT) dodajemy mikroinwertery podłączone do wyjścia AC inwertera. To dwa niezależne źródła ładowania baterii:
Ścieżka DC: Panele → MPPT → bateria (bezpośrednio, 96-98%)
Ścieżka AC: Panele → mikroinwerter → AC → inwerter → bateria (92-94%)
Zalety podejścia hybrydowego DC + AC:
- Łączna moc ładowania: 20A (DC) + 35A (AC) = 55A = ~3,2 kW do baterii jednocześnie
- Niezależne curtailment: BMS kontroluje MPPT, frequency shift kontroluje mikroinwerter
- Istniejąca trasa kablowa: można przeciągnąć kabel AC przez rurę Arot bez kopania
- Skalowalne: dodanie kolejnych paneli + mikroinwerterów nie wymaga wymiany czegokolwiek
Rozważana moc AC-coupled: 1600W (4 panele × ~400-500Wp na mikroinwerterze 4-wejściowym).
Po rozbudowie: ~1,2 kW DC + 1,6 kW AC = ~2,8 kW łącznej mocy PV.
Scenariusz 2: Dłuższy obwód AC (~200m)
Analizujemy możliwość poprowadzenia kabla AC na odległość ~200m (panele w oddalonym punkcie działki). Kluczowe wnioski z kalkulacji:
- Kabel 3×6mm² na 200m daje spadek napięcia ~3,6% przy 7A (1600W) — akceptowalny
- AC 230V wygrywa z DC na długich trasach (wyższe napięcie = mniejszy prąd = mniej strat)
- Wymagana ochrona przepięciowa (SPD) na obu końcach kabla
- Istniejąca infrastruktura (rura Arot + studzienki) eliminuje koszt kopania
Szacunkowy koszt samego kabla 3×6mm² na 200m: ~3000-3600 PLN.
Scenariusz 3: Drugi inwerter (równoległa praca)
Docelowo rozważamy dodanie drugiego identycznego inwertera 3kVA w konfiguracji parallel (na tej samej fazie). To podwaja:
- Moc ciągłą: 2× 2,4kW = 4,8 kW
- Moc szczytową: 2× 5,6kW = 11,2 kW (rozruch silników)
- Prąd ładowania: 2× 35A = 70A z AC-coupled PV
Przy dwóch inwerterach Factor 1.0 rośnie do 3360W — pozwala dodać drugi mikroinwerter i podwoić moc AC-coupled.
Wnioski po 5+ latach eksploatacji
- Modułowe podejście się opłaca — system rośnie z budżetem, nic nie idzie na marne
- Infrastruktura kablowa to inwestycja — rury w ziemi ze studzienkami kosztują jednorazowo, a służą dekady
- MPPT vs PWM — upgrade za 800 PLN zwraca się w pierwszym roku (o ile panele są odpowiednie)
- LiFePO4 > AGM dla cyklicznej pracy — wyższa cena, ale 5-8× dłuższe życie
- DC + AC hybrid — najlepsze z obu światów: DC dla sprawności, AC dla elastyczności i skalowalności
- 200m kabla AC to nie problem — 6mm² wystarcza, a koszt kopania da się wyeliminować istniejącą infrastrukturą
Komentarze
Chris
A jak rozwiązujesz problem nadwyżek mocy? Zwiększając moc wytwarzania masz lub będziesz miał z czasem więcej prądu niż to przekierowanie na CWU może zużyć. Chyba,że zasobnik masz na kilka ton wody?
Chris
AC-OUT — wydzielona sieć AC zasilana z baterii, niezależna od dostawcy energii- to jest prąd dla domu czy jakieś dodatkowe przylacze?
Robert Bala
Przy off-gridzie nadwyżki trzeba rozwiązać warstwami, a nie jednym odbiornikiem, który ma przyjąć cały nadmiar. Dziś (~1,2 kWp) stosujemy prostą hierarchię: 1. najpierw bateria — BMS przy pełnym magazynie ogranicza MPPT (curtailment), 2. potem bieżące obciążenia AC w domu i gospodarstwie, 3. letnia nadwyżka → grzałka CWU (~1,5 kW) w zwykłym bojlerze — nie mamy zasobnika na kilka ton, typowa pojemność domowa; ma się włączać, gdy magazyn jest prawie pełny, jest nadmiar PV i woda jeszcze nie ma ok. 60°C. Tę automatykę CWU mamy w projekcie (sterowanie z nadmiaru PV), ale nie wszystko jest jeszcze uruchomione — na razie część nadwyżek idzie głównie na bieżące zużycie i ograniczanie produkcji przez BMS. Gdy bateria pełna i woda nagrzana — nadwyżka nie idzie do sieci (off-grid), tylko PV jest dławione. Przy tej skali dzieje się to głównie w maju–lipcu w słoneczne popołudnia; część energii „ucieka” — świadomy kompromis przy małej instalacji. Przy planowanej rozbudowie (~2,8 kWp z mikroinwerterami) problem rośnie — stąd w artykule frequency shift na AC-PV i szukanie kolejnych buforów (CWU to pierwszy krok). Albo więcej sensownego zużycia, albo curtailment.
Robert Bala
AC-OUT to nie osobne przyłącze od energetyki ani drugi licznik. To po prostu wyjście prądu zmiennego z inwertera — ten sam 230 V, który trafia do domowej rozdzielnicy (gniazdka, oświetlenie, kotłownia, IT itd.). Inwerter ma po stronie AC dwa logiczne kierunki: - wejście z sieci — u nas jako backup, gdy PV nie wystarcza, - wyjście do odbiorników — to właśnie AC-OUT, czyli „strona domu”. Przy zaniku prądu z sieci wbudowany przekaźnik transferowy przełącza zasilanie na magazyn (i PV, jeśli świeci słońce). Dla domu to ta sama instalacja — zmienia się tylko źródło energii. Krótko: jedna sieć domowa, jedno przyłącze — AC-OUT to nazwa techniczna na „stronę odbiorników”, a nie dodatkowe przyłącze obok tego od operatora.
Chris
W moim pierwszym pytaniu (AC out) chodziło mi o to czy to wyjście może mieć dwie różne charakterystyki,np. Pierwsza- "na dom" idzie 230 o mocy X i amperazu Y, a druga: 230V "na budynek gospodarczy" o mocy Z i amperazu N.
Chris
W drugim pytaniu interesuje mnie curtaliment. Wszystko co napisałeś o rozdziale produkcji to złoty standard, ale jak to się dzieje,że produkcja jest dławiona i w jakim zakresie? Czy przy słonecznym dniu (warunki ultra optymalne do produkcji), naładowanych bateriach...wszystkich drogach poboru i zużycia wykorzystanych, możesz dlawic układ np. redukując produkcję o 60%? (Np.wyjechales na urlop) a może 99%? Czy to jakoś wpływa na żywotność instalacji? Czy się coś wiecej nagrzewa?
Robert Bala
Curtailment u nas to nie jeden przełącznik „60% albo 99%”, tylko płynne ograniczanie prądu ładowania — krok po kroku, w zależności od tego, ile bateria jeszcze przyjmie. Jak to działa u nas (Victron, ścieżka DC): Mamy panele → SmartSolar MPPT → bateria, a nad tym Cerbo GX z włączonym DVCC i BMS na CAN. 1. BMS mówi: „mogę przyjąć max X amperów” (CCL — Charge Current Limit). 2. Cerbo przez DVCC przekazuje to do MPPT jako Link/ChargeCurrent. 3. MPPT przechodzi w tryb External control (u nas widać to jako State 252) i nie śledzi już pełnego punktu maksymalnej mocy — celowo produkuje mniej, żeby nie przekroczyć limitu baterii. 4. Przy pełnej baterii CCL spada do ~0 A → MPPT może zejść praktycznie do zerowej mocy ładowania. Na wejściu PV napięcie rośnie w stronę Voc (~81 V u nas), prąd z paneli jest minimalny. To jest regulacja ciągła: jeśli bateria przyjmie np. 5 A zamiast 18 A, MPPT ograniczy moc proporcjonalnie — może to być 30%, 60%, 90% tego, co panele mogłyby dać w idealnych warunkach. Nie ma u nas ustawienia „dław do 60%” — wynika to z limitu prądu w danej chwili. Scenariusz: słoneczny dzień, bateria pełna, urlop (minimalne obciążenia): Typowy letni szczyt u nas to 600–800 W z 1200 Wp (montaż poziomy). Przy SOC 100% widzieliśmy na MPPT ~70–100 W — reszta jest niewykorzystana (curtailment blisko 90–95% potencjału). Gdyby w domu zostały tylko standby (dziesiątki watów), byłoby bliżej 99% — praktycznie cała produkcja „stoi”, bo nie ma dokąd iść. Energia nie idzie do sieci — mamy twardy limit eksportu (MaxFeedInPower = 0). Nadmiar nie jest „wypychany” na zewnątrz; PV jest dławione u źródła. A co z obciążeniami AC? Przy pełnej baterii to, co zużywa dom (lodówka, router itd.), bierze MultiPlus z PV/baterii po stronie AC — to te dziesiątki–setki watów, o których wyżej. To nie jest curtailment w sensie „marnowania” — to normalne zużycie. Curtailment dotyczy części produkcji, której nikt nie potrzebuje. Planowana druga ścieżka (AC-coupled, mikroinwertery): Tu curtailment działa inaczej — przez frequency shift na szynie AC-OUT (MultiPlus podnosi częstotliwość z ~50 Hz w górę, mikroinwerter redukuje moc). To wolniejsze (~0,5–1 s) niż BMS→MPPT, ale też pozwala zejść do ~0 W. Tej ścieżki jeszcze nie mamy uruchomionej — dziś curtailment to głównie MPPT + BMS. Czy to szkodzi instalacji? Czy coś się grzeje? - Panele — curtailment jest standardem (farmy wiatrowe/PV robią to latami). Brak produkcji nie skraca im życia. - MPPT — tryb External control to normalna praca Victron; regulator jest do tego zaprojektowany. Przy mocnym dławieniu panele pracują bliżej Voc, prąd jest mały — nie obserwujemy problemów z przegrzewaniem; często urządzenie po prostu pracuje lżej niż przy pełnym ładowaniu. - Bateria — curtailment chroni ją przed przeładowaniem. Uczciwie: automatykę CWU z nadwyżki PV mamy w projekcie, ale nie wszystko jest jeszcze uruchomione — latem curtailment u nas zdarza się częściej, niż byśmy chcieli po docelowej konfiguracji. Stąd właśnie rozbudowa odbiorników buforowych (woda) i PV — żeby rzadziej dochodzić do „pełnej baterii + pełnego bojlera + urlop”. Jeśli chcesz, w osobnym tekście dla zalogowanych czytelników opiszemy parametry DVCC i logi z VRM — tu celowo trzymamy poziom blogowy.
Robert Bala
Nie — u nas nie ma dwóch osobnych wyjść AC z różnymi limitami mocy i prądu na jednym inwerterze. Jeden inwerter to jedno AC-OUT (~230 V) i jeden wspólny limit. Dom i gospodarczy to u nas zwykły podział w rozdzielnicy — osobne obwody, bezpieczniki, ewentualnie ograniczniki mocy na wybranym torze. To jednak nadal wspólny „budżet” inwertera, nie osobne X kW / Z kW ze strony urządzenia. Przy przeciążeniu (zwłaszcza z baterii) odcina całe AC-OUT. Pełna separacja mocy — np. mocniejszy tor na dom, słabszy na gospodarczy — wymagałaby dodatkowych inwerterów; mogą być różnej mocy, ważne żeby pracowały w tym samym napięciu i sensownie ze sobą współpracowały (u Victron np. równolegle na tej samej fazie). Tego układu u nas nie mamy i na razie nie planujemy. Więcej technicznie (MultiPlus, AC-OUT, plan 2× równolegle) — w osobnym artykule dla zalogowanych; tu zostawiamy skrót.
Robert Bala
W kilku odpowiedziach pisałem o osobnym, bardziej technicznym tekście dla zalogowanych czytelników (MultiPlus, AC-OUT, curtailment, plan rozbudowy ESS). Tego artykułu jeszcze nie ma — dopiero go planujemy. Gdy będzie gotowy, pojawi się na blogu z dostępem po zalogowaniu; damy znać w tym wątku.
Chris
Dzięki. Czyli gdzieś tam jest klub VIP ;)
Robert Bala
Nie ma to nic wspólnego z klubem VIP. Raczej wynika z faktu że elementy konfiguracji niektórych elementów infrastruktury (nawet prywatnej) mogą być informacjami wrażliwymi. Zwłaszcza w sytuacji połączenia wszystkiego z wszystkim. Autoryzacja dostępu w tym przypadku zapewnię w ograniczonym stopniu indeksowanie treści na przykład w popularne wyszukiwarce, w pełnym zakresie.
